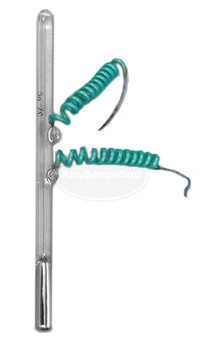

Стеклянный ртутный термоконтактор ТК-34 (t от 23 до 25)

Одноконтактный стеклянный ртутный термоконтактор ТК-34 предназначен для поддержания постоянной температуры или сигнализации о достижении заданной температуры. Применяется при погружении в измеряемую среду до соединительного (нижнего) контакта.

Изготавливается по ТУ 25-1102.069-83.

Гарантируемое число срабатываний 50 000.

Конструкция

Стеклянный термоконтактор палочного типа с впаянными в капилляр платиновыми контактами. Свободный объем капиллярной трубки над столбиком ртути заполнен водородом под давлением. Контакты изготовлены из платиновой проволоки диаметром 0,1 мм. К контактам припаиваются выводы из проводника сечением 0,07…0,2 мм.кв., длиной 150 ± 10 мм.

Допускаемая электрическая нагрузка не более 1 ВЧА при токе не более 0,04 А и при напряжении на контактах не более 220 В. Выдерживают вибрацию с частотой до 30 Гц, амплитудой 1,5мм. Выдерживают перегрев до 75 °С и охлаждение до –20 °С.
