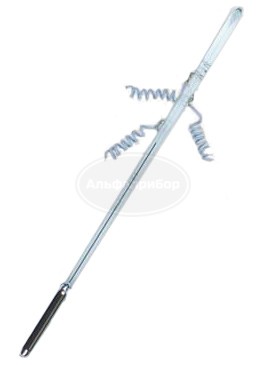

Стеклянный ртутный термоконтактор ТК-54 (t от 23,5 до 60,5)

Одноконтактный стеклянный ртутный термоконтактор ТК-54 предназначен для поддержания постоянной температуры или сигнализации о достижении заданной температуры.

Повышенной точности, с чувствительностью 0,5°С.

Изготавливается по ТУ 25-11.1187-75.

Вероятность безотказной работы 0,85 за 50 000 срабатываний

Конструкция

Стеклянный термоконтактор палочного типа с впаянными в капилляр платиновыми контактами. Термоконтактор повышенной точности, имеет приспособление, позволяющее настраивать его на различные температуры контактирования в пределе рабочего диапазона температур.

Свободный объем капиллярной трубки над столбиком ртути заполнен водородом под давлением. Контакты изготовлены из платиновой проволоки диаметром 0,1 мм. К контактам припаиваются выводы из проводника сечением 0,07…0,2 мм.кв., длиной 150 ± 10 мм.

Допускаемая электрическая нагрузка не более 2 ВА при токе не более 0,04 А и при напряжении на контактах не более 220 В. Выдерживают перегрев до 65 °С и охлаждение до –20 °С. Выдерживают вибрацию с частотой от 30 до 70 Гц, амплитудой 1,5мм.
