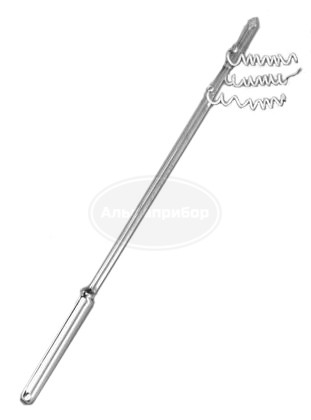

Стеклянный ртутный термоконтактор ТК-12 (t от 37,5 до 37,9)

Двухконтактный стеклянный ртутный термоконтактор ТК-12 предназначен для поддержания постоянной температуры или сигнализации о достижении заданной температуры. Применяется при погружении в измеряемую среду до соединительного (нижнего) контакта.

Изготавливается по ТУ 25-11.1064-74

Конструкция

Стеклянный термоконтактор палочного типа с впаянными в капилляр платиновыми контактами. Свободный объем капиллярной трубки над столбиком ртути заполнен водородом под давлением. Контакты изготовлены из платиновой проволоки диаметром 0,1 мм. К контактам припаиваются выводы из проводника сечением 0,07…0,2 мм.кв., длиной 150 ± 10 мм.

Допускаемая электрическая нагрузка не более 1 ВЧА при токе не более 0,04 А и при напряжении на контактах не более 220 В. Выдерживает перегрев на 30°С выше температуры контактирования и охлаждение до –20°С.
