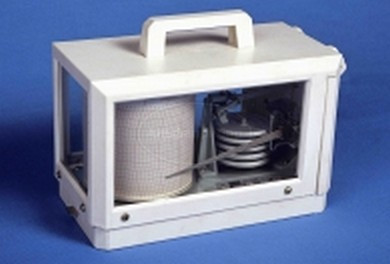

Барограф метеорологический анероидный М-22АH (недельный)
Описание товара
Барограф М-22А ИЛАН.406133.002 недельный предназначен для регистрации во времени изменений атмосферного давления в диапазоне 100 гПа, в пределах от 780 до 1060 гПа (мбар) в наземных условиях. Вид климатического исполнения барографа УХЛ категории 4.2 по ГОСТ15150-69, но для эксплуатации при температуре от минус 10 до плюс 45 °С и относительной влажности окружающего воздуха от 30 до 80 %.
Барографы изготавливают двух типов:
- барограф М-22АС ИЛАН.406133.002 - суточный, с продолжительностью одного оборота часового механизма 26 ч;
- барограф М-22АН ИЛАН.406133.002-01 - недельный, с продолжительностью одного оборота часового механизма 176 ч.
| Технические характеристики метеорологического барографа М-22А (С, H) | |
| Диапазон регистрации изменений атмосферного давления, гПа | 100 в пределах 780 - 1060 |
| Основная погрешность барографов при температуре плюс (20±5)°С при любом изменении давления от среднего до крайних значений диапазона, гПа | Не более ±1,5 |
| Мгновенное значение суточного хода при температуре (20±5)°С | Не более ±5 |
| Дополнительная погрешность барографов при температуре отличной от 20°С, гПа/°С | Не более 0,1 |
| Основная погрешность регистрации времени при температуре (20±5)°С: | Не более ±10 |
| - для барографа типа М-22АС за 24 ч, мин | |
| - для барографа типа М-22АН за 168 ч, мин | Не более ±70 |
| Дополнительная температурная погрешность мгновенного значения суточного хода, вызванная отклонением температуры от 20 °С, с/ °С | ±3, не более |
| Отклонение линии записи малого горизонтального деления бланка от дугообразной линии бланка для барографа: | |
| - типа М-22АС | Не более 1/3 |
| - типа М-22АН | Не более 1/4 |
| Ширина линии записи: | 0,3 +0,1/-0,2 |
| - при нормальных условиях, м | |
| - при отклонении от нормальных условий, мм | Не более 0,6 |
| Габаритные размеры, мм | Не более 130х245х180 |
| Масса, кг | Не более 2 |
| Средняя наработка на отказ, ч | Не менее 12500 |
| Средний срок службы, лет | Не менее 8 |
Внесён в Госреестр и сертифицирован.
