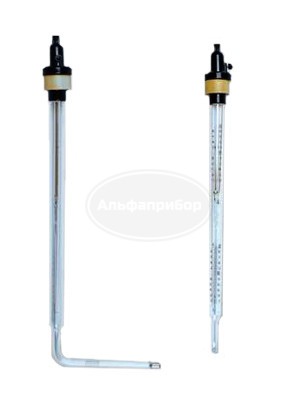

Термометр электроконтактный угловой ТПК-У №7

Электроконтактный термометр предназначен для сигнализации о достижении заданной температуры или поддержания любой температуры в пределах рабочей шкалы в различных установках.

Соединительный контакт из платиновой проволоки впаян в капилляр термометра; исполнительный контакт – нижний конец вольфрамовой проволоки, которая закреплена на подвижной гайке, надетой на микровинт, может передвигаться вверх и вниз по каналу капилляра с помощью магнита, вращающего микровинт. На вложенной шкальной пластине нанесены две шкалы: верхняя служит для предварительной настройки термометра на заданную температуру (по положению нижнего среза подвижной гайки на шкале); нижняя – для корректирования настройки по положению жала (нижнего конца вольфрамовой проволоки), отсчитанного по шкале и показанию контрольного термометра.

Работает в цепях постоянного и переменного тока в безыскровом режиме. Допускаемая электрическая нагрузка на контактах не более 1 ВЧА при токе не более 0,04 А и при напряжении на контактах не более 220 В.
