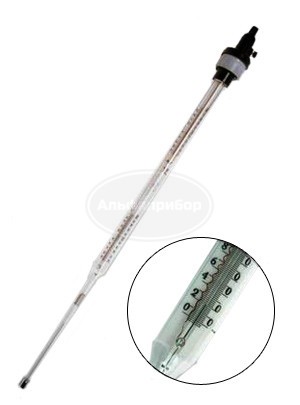

Термометр электроконтактный прямой ТПК-П №7

Прямой электроконтактный термометр ТПК-П №7 предназначен для сигнализации о достижении заданной температуры или поддержания любой температуры в пределах рабочей шкалы в различных установках.

Изготавливается по ГОСТ 9871-75.

Имеет сертификат "об утверждении типа средств измерений".

Конструкция

Соединительный контакт из платиновой проволоки впаян в капилляр термометра; исполнительный контакт – нижний конец вольфрамовой проволоки, которая закреплена на подвижной гайке, надетой на микровинт, может передвигаться вверх и вниз по каналу капилляра с помощью магнита, вращающего микровинт. На вложенной шкальной пластине нанесены две шкалы: верхняя служит для предварительной настройки термометра на заданную температуру; нижняя – для корректирования настройки по положению жала, отсчитанного по шкале и показанию контрольного термометра.

Работает в цепях постоянного и переменного тока в безыскровом режиме. Допускаемая электрическая нагрузка на контактах не более 1 ВЧА при токе не более 0,04 А и при напряжении на контактах не более 220 В.
